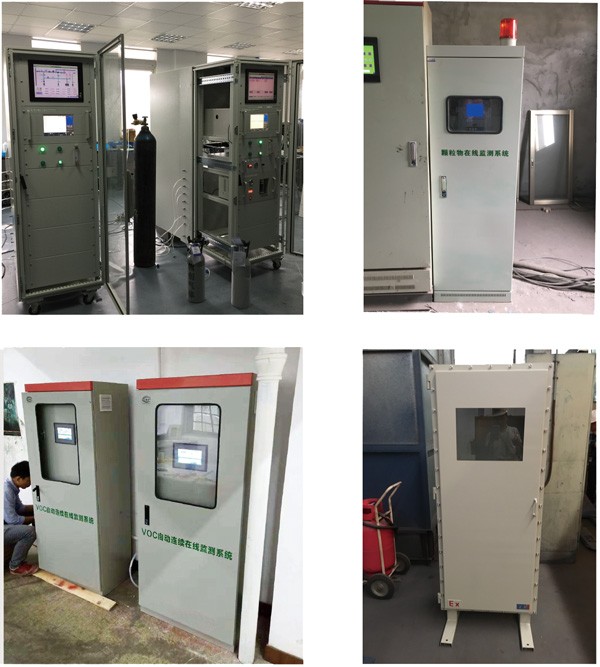

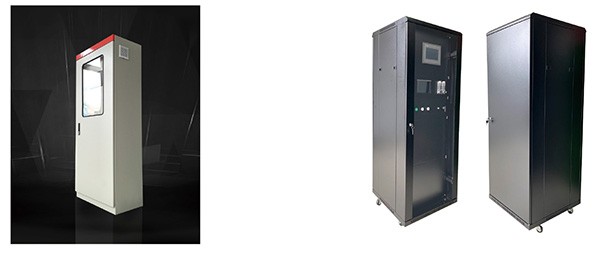

VOCs在線監測系統組成

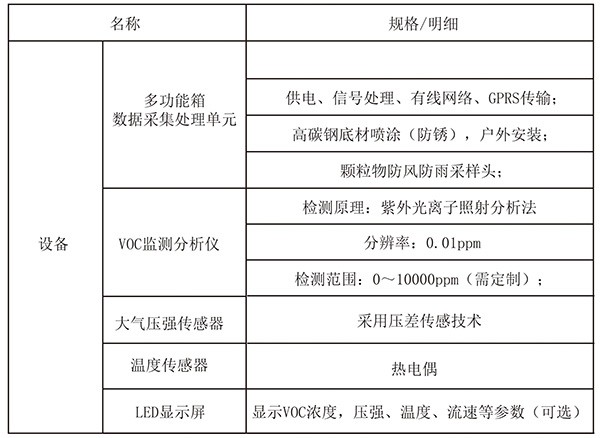

1.系統組成概述

　　該系統主要由采樣單元、預處理單元、VOCs測量分析單元、溫壓流測量分析單元、數據傳輸單元、LED屏顯示單元組成，實現煙囪廢氣排放參數的監測、展示、數據上傳，完美對接政府監測平臺，從而實現車間廢氣排放的2小時在線監測。

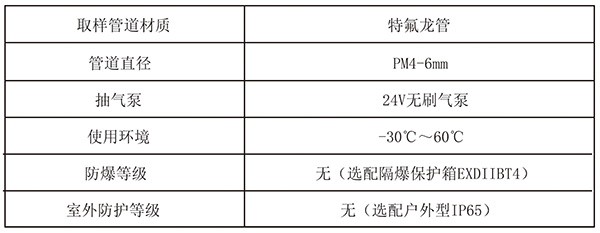

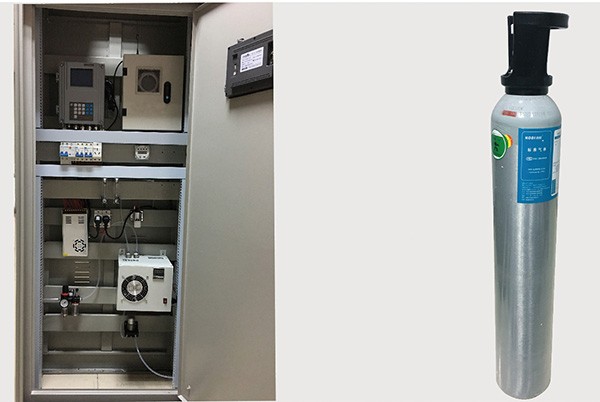

2.采樣單元

　　VOCs在線監測系統不能直接安裝在煙道上，設備只能放在車間或者監測站房內，因此需要從煙道取樣騎過管道進入分析儀，管道材質選用特氟龍管，以減少氣體吸附在管道上的幾率，影響監測結果，管道外面使用PVC護線管保護。

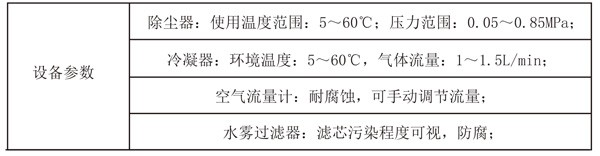

3.預處理單元

　　預處理單元包括：除塵器，冷凝器，流量計，水霧過濾器等幾個部分，主要功能是除去氣體中的灰塵及水分，避免油漬、灰塵和水進入分析儀，影響測量精度。

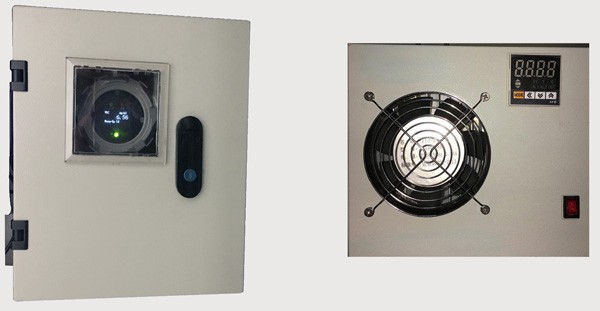

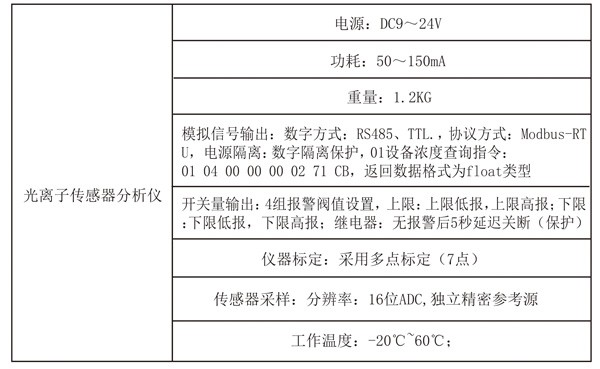

4.VOCs測量分析單元

　　經過預處理之后的潔凈氣體進入PID光離子傳感器分析儀，PID光離子傳感器分析儀由紫外燈光源和離子室等主要部分構成，在離子室有正負電極，形成電場，待測氣體在紫外燈的照射下離子化，生成正負離子，在電極間形成電流，經放大輸出信號。氣體在被檢測后，離子重新復合成為原來的氣體和蒸氣，pID是一種非破壞性檢測器，它不會“燃燒”或永久性改變待測氣體。

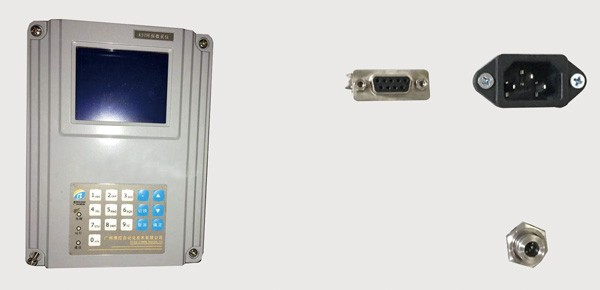

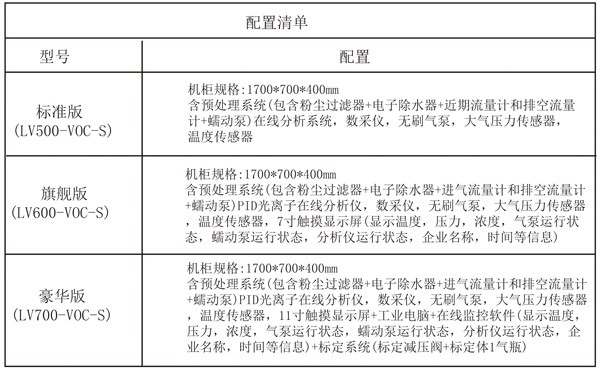

5.VOCs數據采集傳輸單元

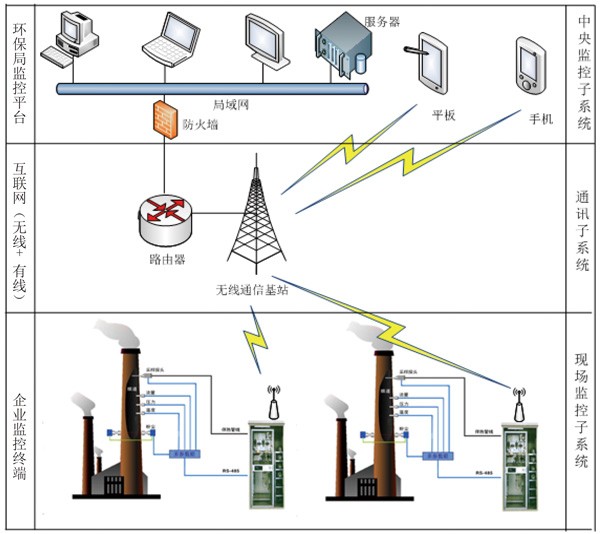

　　數據采集主機是整個系統的核心，完成各項監測數據的采集(VOCs濃度、煙囪管道內氣體溫度、壓力、流速等)，同時完成數據參數的記錄分析及上報至政府的云平臺，實現各項參數的有效監管。

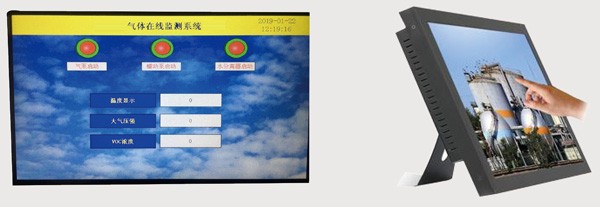

　　該單元為系統可視部分單元，把系統檢測到的所有數據集中顯示到外箱上面的LED顯示屏上，方便查看及管理。
