除塵器分類

　　一、過濾式除塵器

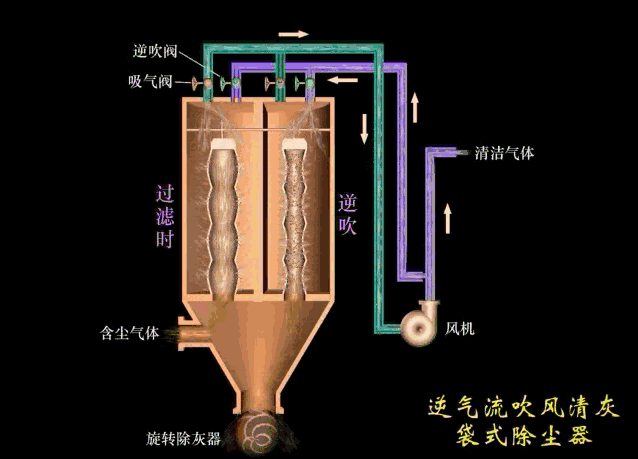

　　袋式除塵器的形式、種類很多，按清灰方式可以分為機械清灰、逆氣流清灰、脈沖噴吹清灰三類;按過濾方式可以分為內過濾式和外過濾式兩類;按進出口的位置不同可分為下進風和上進風兩類。

　　1. 袋式除塵器

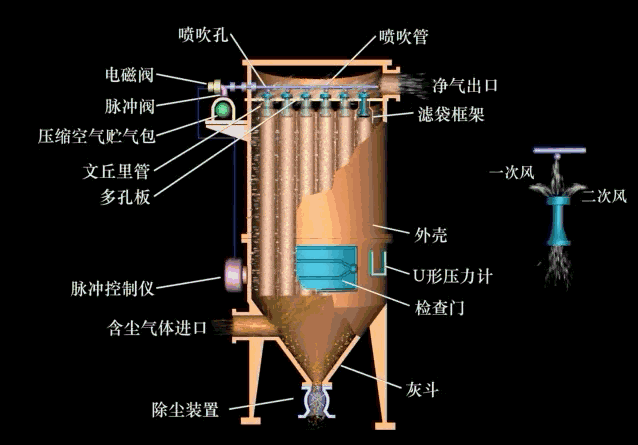

　　2. 脈沖噴吹清灰方式

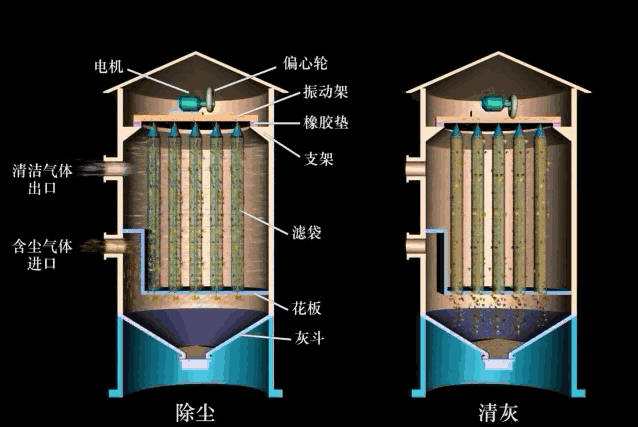

　　3. 機械清灰式

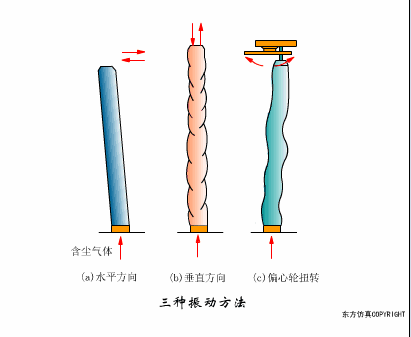

根據振動方式不同，可分為水平振動、垂直振動、扭曲振動三種形式，如圖所示。

        (a)為水平振動，有頂部和中部振動兩種;

　　(b)為垂直振動，它利用偏心輪裝置振打濾袋框架或定期提升濾袋框架進行清灰;

　　(c)為扭曲振動，它利用機械傳動裝置定期將濾袋扭轉一定角度，使塵粒脫落。

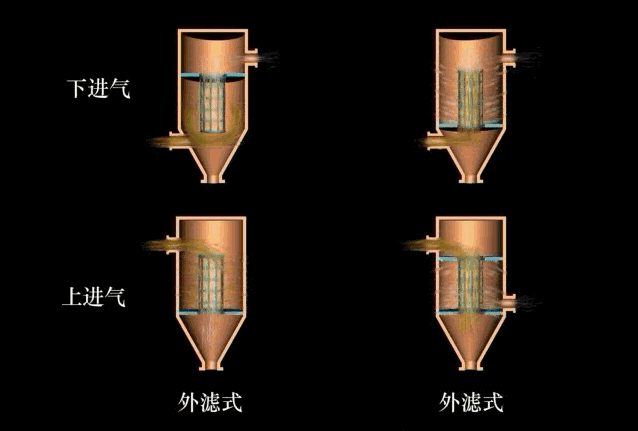

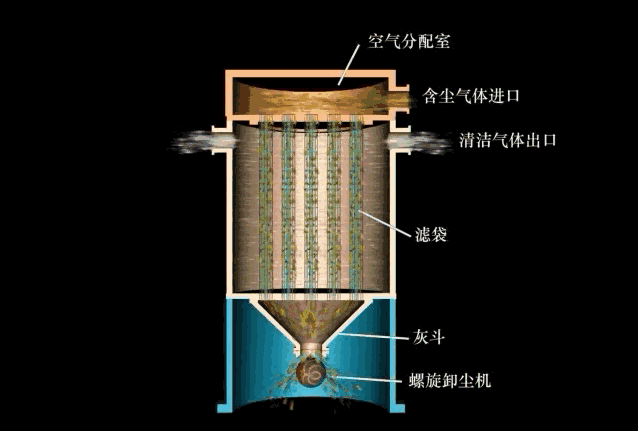

　　4. 內外濾式

　　5. 上進風、下進風式

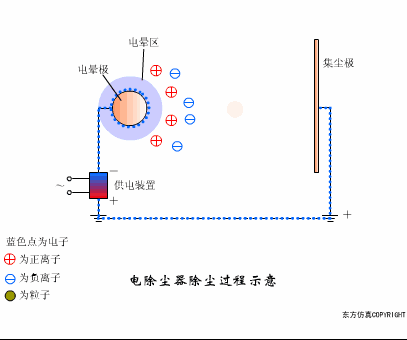

　　二、電除塵式除塵器

　　1. 按除塵器的形式分類按除塵器的形式分為管式電除塵器和板式電除塵器。

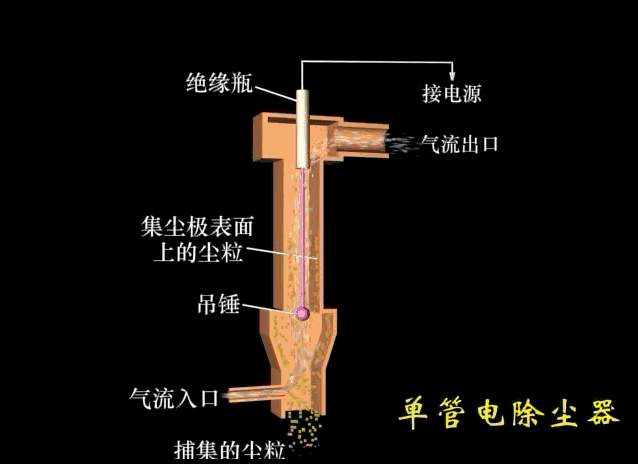

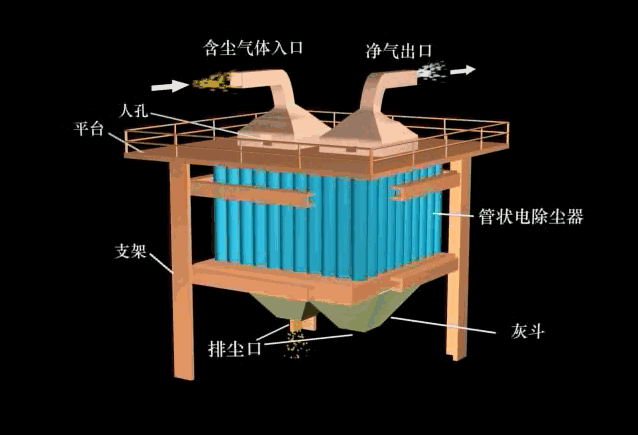

         管式電除塵器：

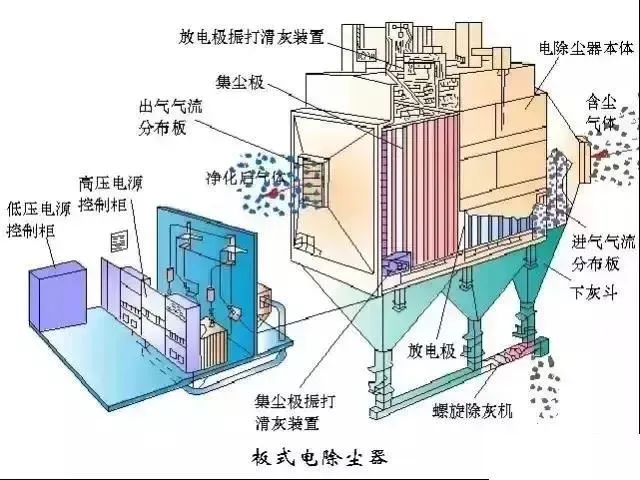

板式電除塵器：

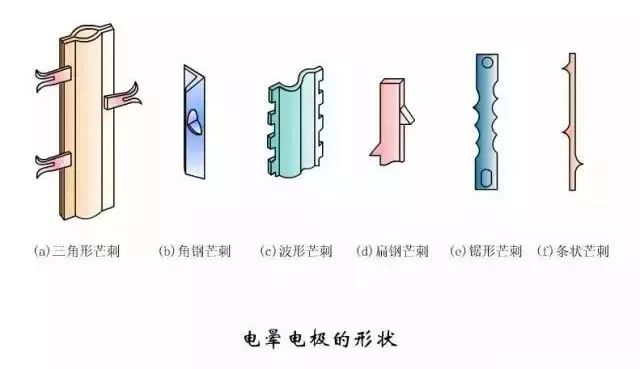

　　2. 按除塵板和電暈極的不同配置分類按除塵板和電暈極的不同配置分為單區電除塵器和雙區電除塵器。

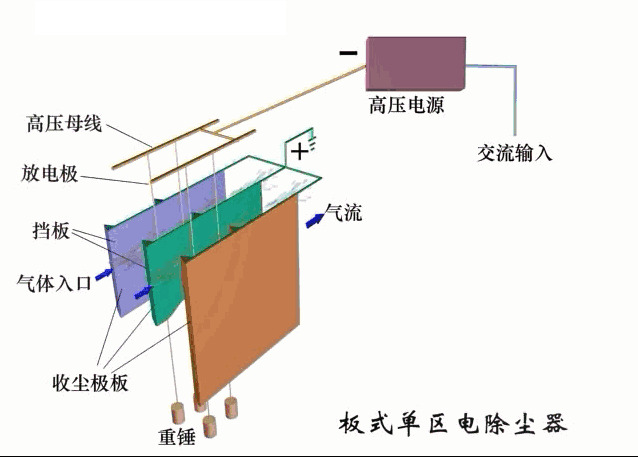

　　單區電除塵器：

　　這種電除塵器的收塵板和電暈極都安裝在同一區域內，所以粉塵的荷電和捕集在同一區域內，所以粉塵的荷電和捕集在同一區域內完成，單區電收塵器是被廣泛采用的電除器裝置。

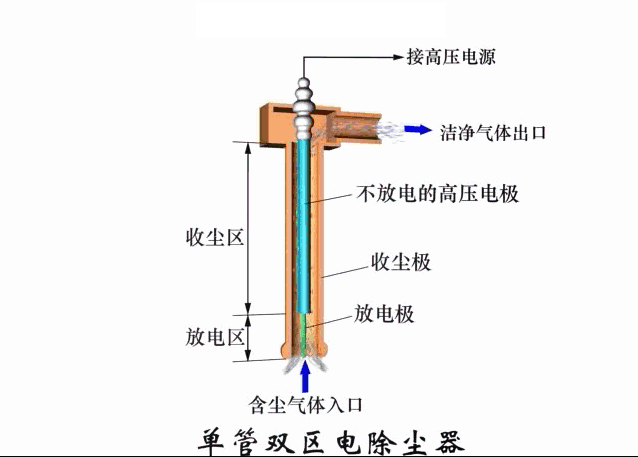

　　雙區電除塵器：

　　3. 按電極清灰方式不同分類按電極清灰方式不同分為干式電除塵、濕式電除塵、霧狀粒子捕集器和半濕式電除塵器等。

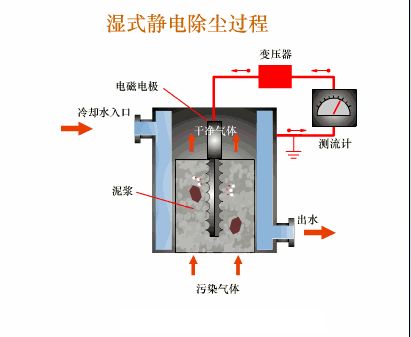

　　濕式電除塵器：

　　4. 按氣體在電除塵器內的運動方向分類按氣體在電除塵器內的運動方向分為立式電除塵器和臥式電除塵器。

　　機械式除塵器

　　機械式除塵器是依靠機械力(重力、慣性力、離心力等)將塵粒從氣流中去除的裝置。特點是結構簡單，設備費和運行費均較低，但除塵效率不高。按出塵粒的不同可設計為重力塵降室、慣性除塵器和旋風除塵器。

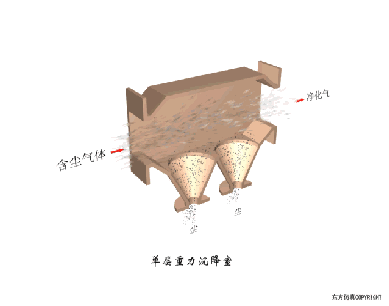

　　1. 重力沉降室

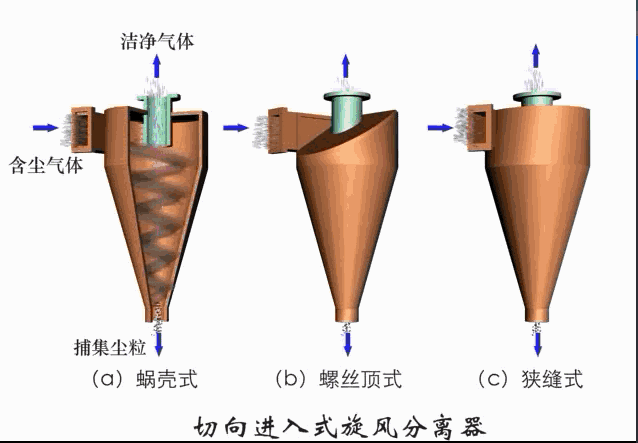

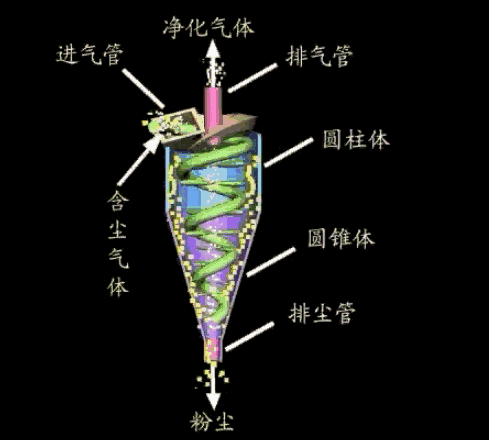

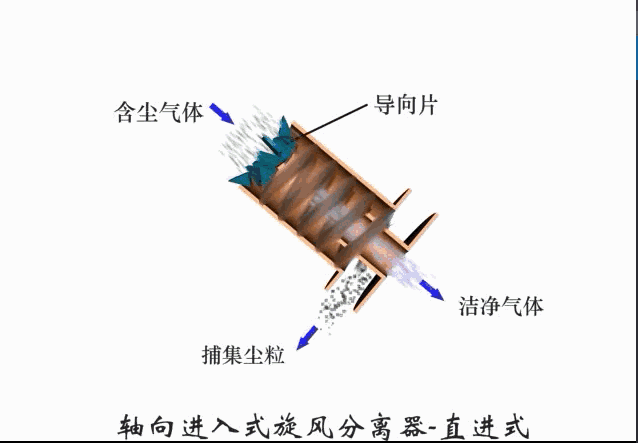

　　2. 旋風分離器

　　濕式除塵器

　　所有濕式除塵器的基本原理都是讓液滴和相對較小的塵粒相接觸/結合產生容易捕集的較大顆粒。在這個過程中，塵粒通過幾種方法長成大的顆粒。

　　這些方法包括較大的液滴把塵粒結合起來，塵粒吸收水分從而質量(或密度)增加，或者除塵器中較低溫度下可凝結性粒子的形成和增大。

　　按其結構來分有以下幾種：

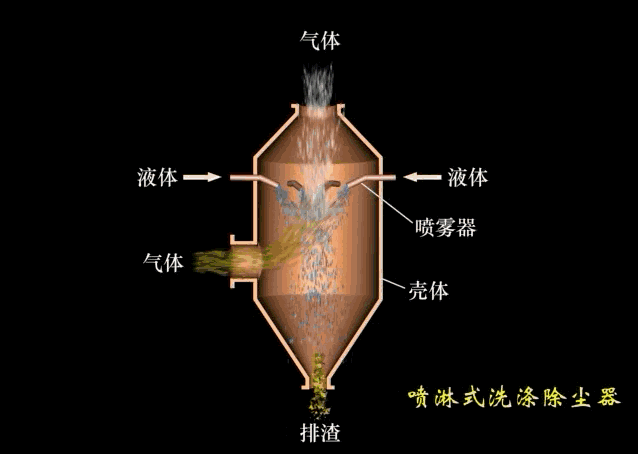

　　1. 重力噴霧濕式除塵器重力噴霧濕式除塵器，如噴淋洗滌塔。

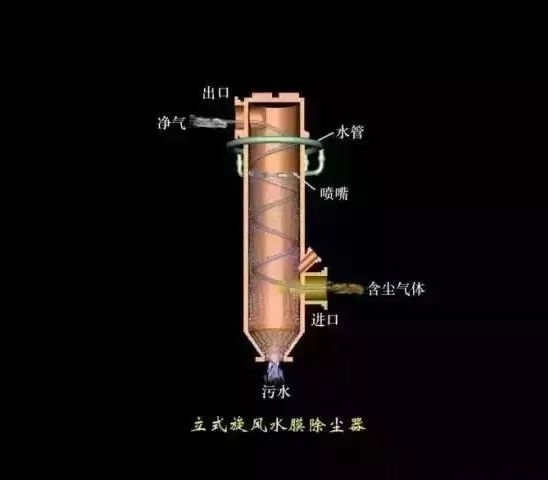

　　2. 旋風式濕式除塵器旋風式濕式除塵器，如旋風水膜式除塵器、水膜式除塵器。

　　3. 自激式濕式除塵器自激式濕式除塵器，如沖激式除塵器、水浴式除塵器。

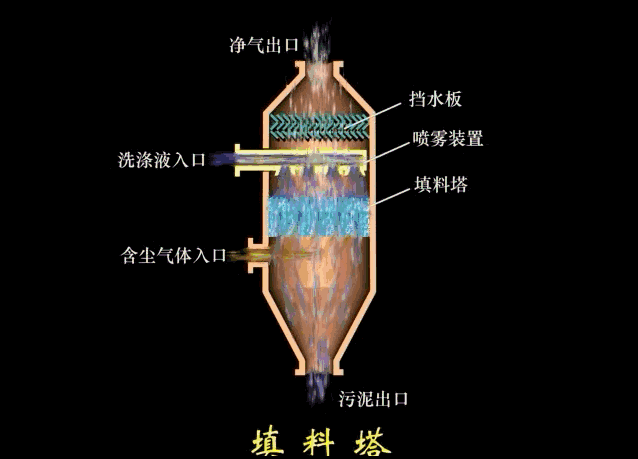

　　4. 填料式濕式除塵器填料式濕式除塵器，如填料塔、湍球塔。

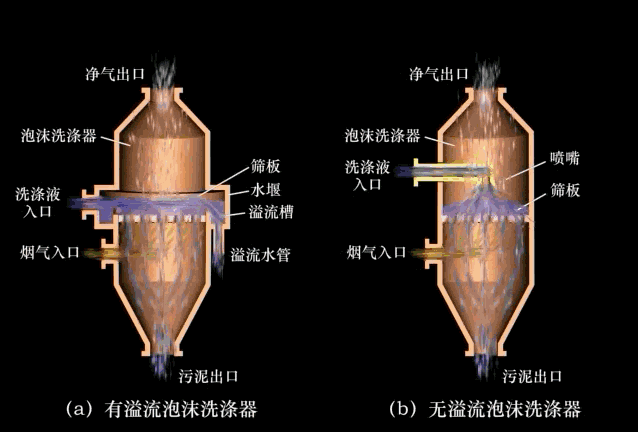

　　5. 泡沫式濕式除塵器泡沫式濕式除塵器，如泡沫除塵器、旋流式除塵器漏板塔。

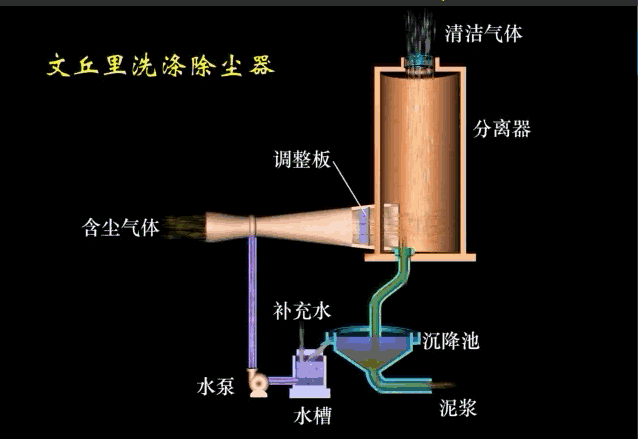

　　6. 文丘里濕式除塵器文丘里濕式除塵器，如文丘里除塵器。
